카메라 구조와 원리 2
지난 회
지난 회 카메라 원리와 구조에 이은 글

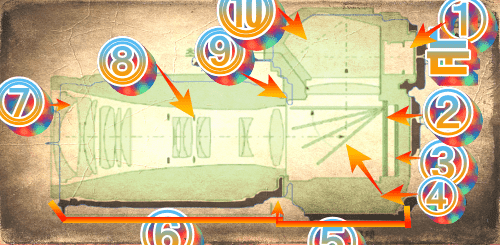

1. 카메라의 일반적인 모형 및 각 부분의 명칭
1. 뷰파인더
2. 셔터 막
3. 촬상소자: 앞 글 참고
4. 반사경
5. 카메라 몸체
6. 렌즈
7. 렌즈 군
8. 조리개
9. 초점 스크린
10. 펜타프리즘
2. 소니 A7C 기준 각 부분의 명칭 (ILCE-7C, α7C, A7C)

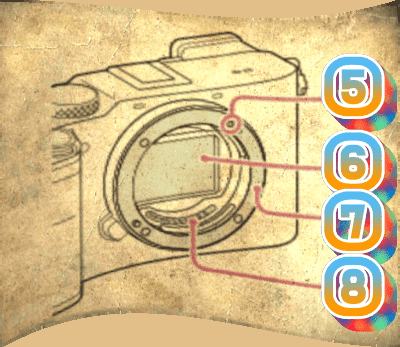

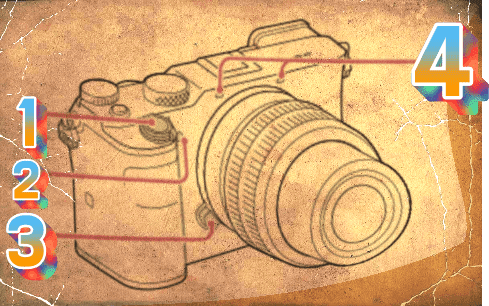

1) 전면 모양(ILCE-7C, α7C, A7C)
1. ON/OFF (전원) 스위치) : 즉 셔터를 누르는 버튼이다.
2. AF 보조광/셀프타이머 램프
3. 렌즈 분리 버튼: 렌즈를 분리할 때 누르고 렌즈를 약간 돌려서 뺀다.
4. 마이크 : 동영상 촬영 중에 마이크를 가리면 잡음이 생기고 소리가 작게 녹음된다. 가리지 않도록 해야 함.
5. 마운트 색인
6. 이미지 센서
7. 마운트
8. 렌즈 접점

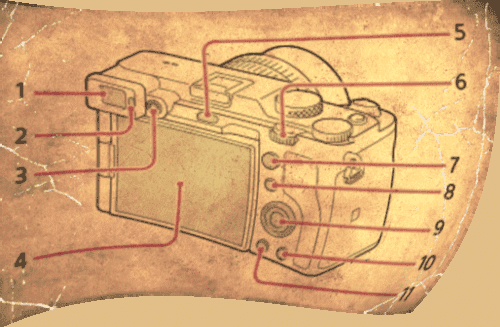

2) 카메라 후면 모양(ILCE-7C, α7C, A7C)
1. 뷰파인더
2. 아이센서
3. 디옵터 조절 다이얼 : 뷰파인더 안에 선명하게 보일 때까지 시력에 맞춰 다이얼 조절 기능
4. 모니터: 펼치기 및 각도 조절 가능
5. 메뉴 버튼
6. 조작 다이얼
7. AF-ON 버튼
기본 설정이 [추적 켬 + AF 켬]으로 할당되어 있음.
8. Fn (기능) 버튼
9. 조작 휠
10. 삭제 버튼
11. 재생 버튼
3) 카메라 윗면 모양(ILCE-7C, α7C, A7C)
1. 모드 다이얼
2. 노출 보정 다이얼
3. 동영상 버튼
4. 멀티 인터페이스 슈
5. 이미지 센서 위치 표시
6. 스피커

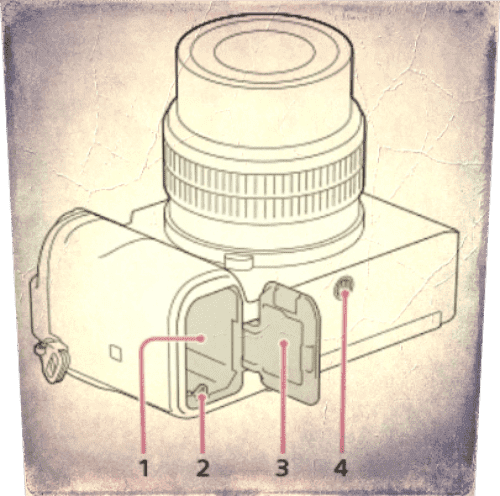

4) 카메라 아랫면 모양(ILCE-7C, α7C, A7C)
1. 배터리 삽입 슬롯
2. 잠금 레버
3. 배터리 커버
4. 삼각대 소켓 구멍 (이 카메라, 소니 A7C의 경우 1/4-20 UNC 나사 지원, 삼각대는 5.5m 나사 사용)
3. 카메라 각 부분의 일반적 기능

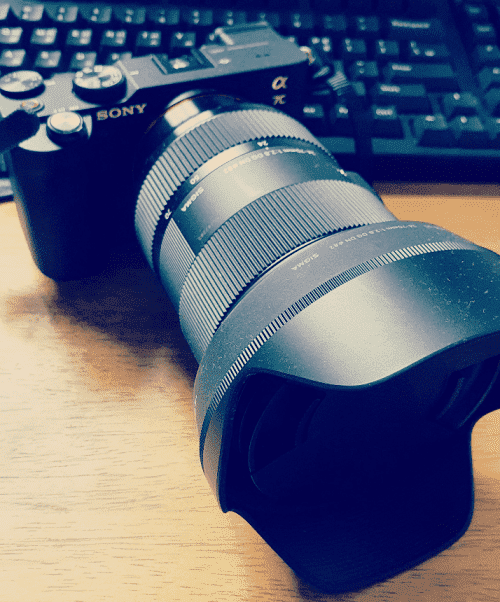

줌 조절 링(zoom ring)
- zoom = "go somewhere quickly" (= "어디론가 빨리 움직인다)
- zoom in = "대상물을 향해 가까이 간다"
- zoom out = "대상물에서 멀어져 간다"
줌인과 줌 아웃은 내 기준이 아니라, 피사체 기준이다. 그러므로 줌 아웃이란 렌즈를 앞으로(피사체 쪽으로) 멀리 빼는 것이 아니라, 나한테 가깝게 들이는 것이 줌아웃이다. 줌인은 그 반대이다.
- 그러므로 렌즈의 초점거리를 조절하는 표준계 줌 렌즈의 경우
- 줌인을 하면 망원 계열로 촬영하는 것이 가능하고
- 줌아웃을 하면 광각 계열로 촬영하는 것이 가능하다.
초점 조절 링(focus ring)
- 촬영 시 초점을 조절하는 링
펜타프리즘(pentaprism)
- pentaprism : 5각 프리즘
- 렌즈를 통해 들어온 빛은 상하 좌우의 역상으로 나타난다. 이 역상을 정상으로 보이게 하는 장치이며, 오각형 유리거울 반사경을 이용해 바로 보이게 한다.
핫슈(hot shoe)
소형 플래시 혹은 다양한 장비를 끼울 수 있는 부분
셔터 및 조리개 다이얼
셔터 스피드와 조리개 구경의 크기를 조절할 수 있는 다이얼이다.

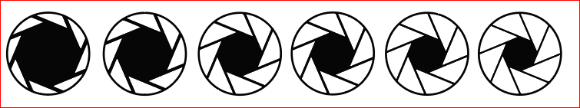

렌즈의 조리개 모양
렌즈의 조리개는 아래의 모양으로 생겼다. 구멍이 큰 것부터 작은 것으로 구분된다. 그 구멍(구경)이 작아져서 빛을 적게 들어오게 할 수도 있고, 구멍(구경)이 커져서 빛을 많이 들어오게 할 수도 있다.
(다음 편에 계속)
