위빌S 짐벌 세팅 방법(틸트 축, 롤 축, 팬 축)

1. 위빌S 짐벌 세팅 방법



1) 주의사항:



먼저, 위빌S 세팅(틸트 축, 롤 축, 팬 축의 세팅)은 전원을 끈 상태에서 진행합니다.



2) 세팅 사전 준비:



위빌S에는 모터가 3개 있는데, 즉 1) 틸트축 모터, 2) 롤축 모터, 3) 팬축 모터등 3개의 모터입니다. 이 3개 모터와 4) 퀵 릴리즈 플레이트를 세팅해야 하는데, 3개의 모터는 아래 그림과 같고 그 과정은 아래 2)와 같습니다.

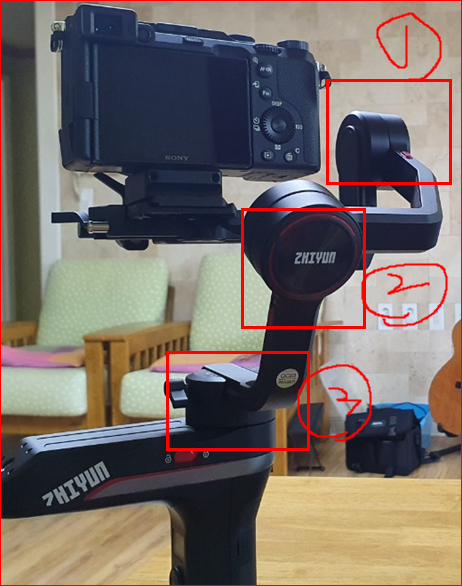

1) 틸트 축 모터, 2) 롤 축 모터, 3) 팬 축



2. 세팅 순서



세팅은 자기 몸에서 틸트 축 모터가 오른쪽으로 온 상태에서 세팅을 시작합니다.(아래 그림 참조) 그리고 세팅할 부분은 1) 틸트 축, 2) 플레이트, 3) 롤 축, 4) 팬 축, 즉 이 네 단계를 반드시 번호 순서대로 진행합니다.

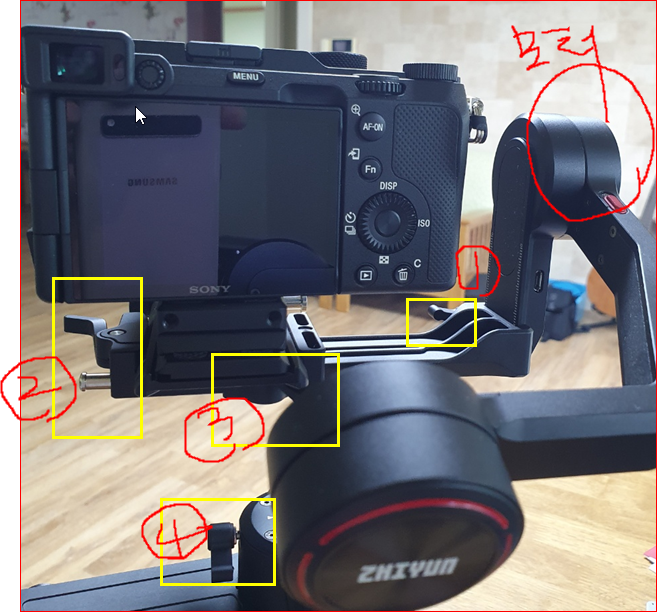

1) 틸트 축, 2) 플레이트, 3) 롤 축, 4) 팬 축의 잠금 스위치



1) 1단계 : 틸트축 세팅



이 단계는 렌즈가 하늘을 보도록 세팅하는 과정입니다.

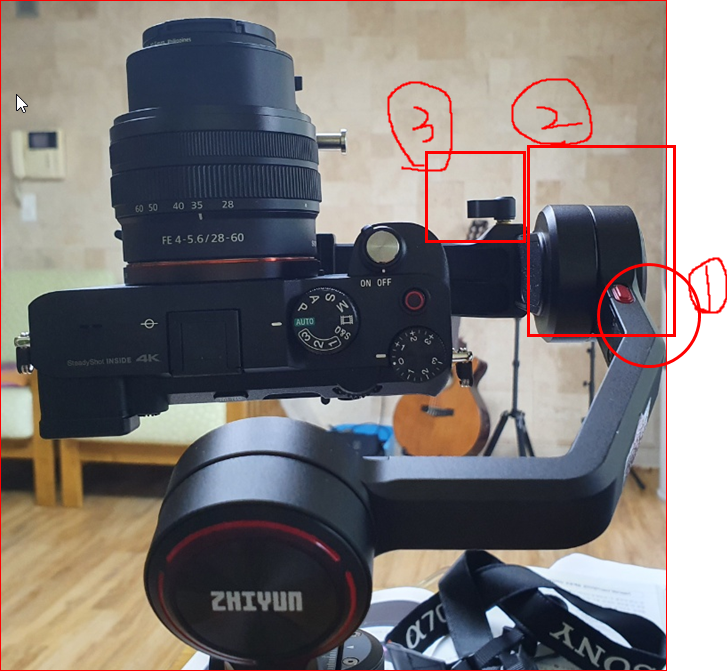

먼저 아래 그림의 1) 틸트 축 잠금을 해제하고, 3) 잠금 스위치(엄지 나사)를 약간 푼 다음, 렌즈가 하늘로 향한 상태로 카메라가 움직이지 않을 때까지 2) 틸트 축 조정을 완료한 후, 3) 틸트 축 잠금 스위치(엄지 나사)를 조여서 고정해주면 됩니다.



틸트축 세팅



이 세팅이 잘못되면 짐벌 운용 시 모터가 꺼지는 경우가 생깁니다.



2)  2단계 : 퀵 릴리즈 플레이트 앞뒤 수평 조정



이 단계는 렌즈가 앞을 정면으로 보도록 세팅하는 과정입니다.

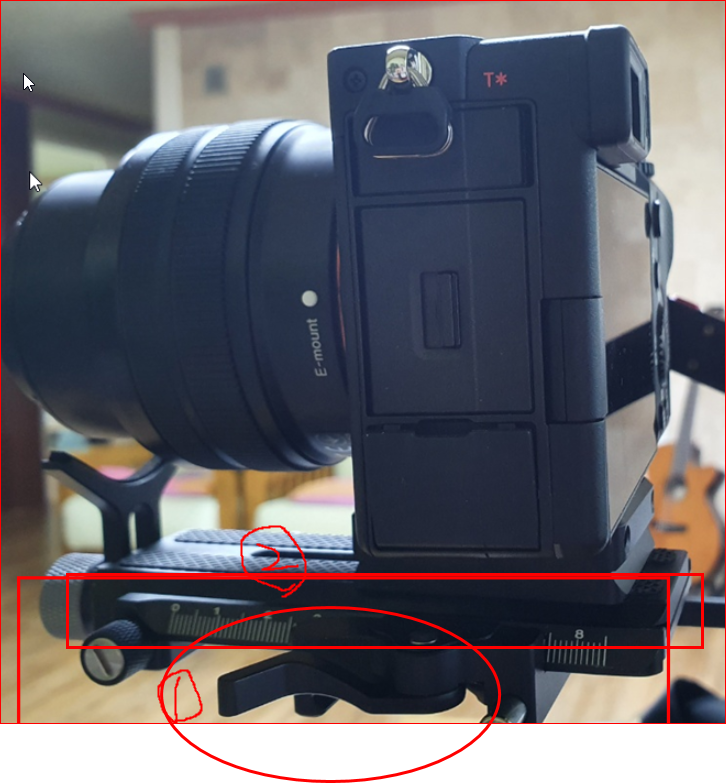

먼저 아래 그림의 1) 퀵 릴리즈 잠금 스위치(엄지 나사)를 약간 푼 다음, 렌즈가 정면을 향한 상태로 카메라가 앞 뒤로 기울어지지 않을 때까지 카메라를 앞뒤로 당기고 밀며 2) 조정을 완료한 후 플레이트 잠금 스위치(엄지 나사)를 조여서 고정해주면 됩니다.



퀵 릴리즈 플레이트 앞뒤 수평 조정

3) 롤 축 조정



이 단계는 카메라가 좌우 수평을 이루도록 조정하는 과정입니다.

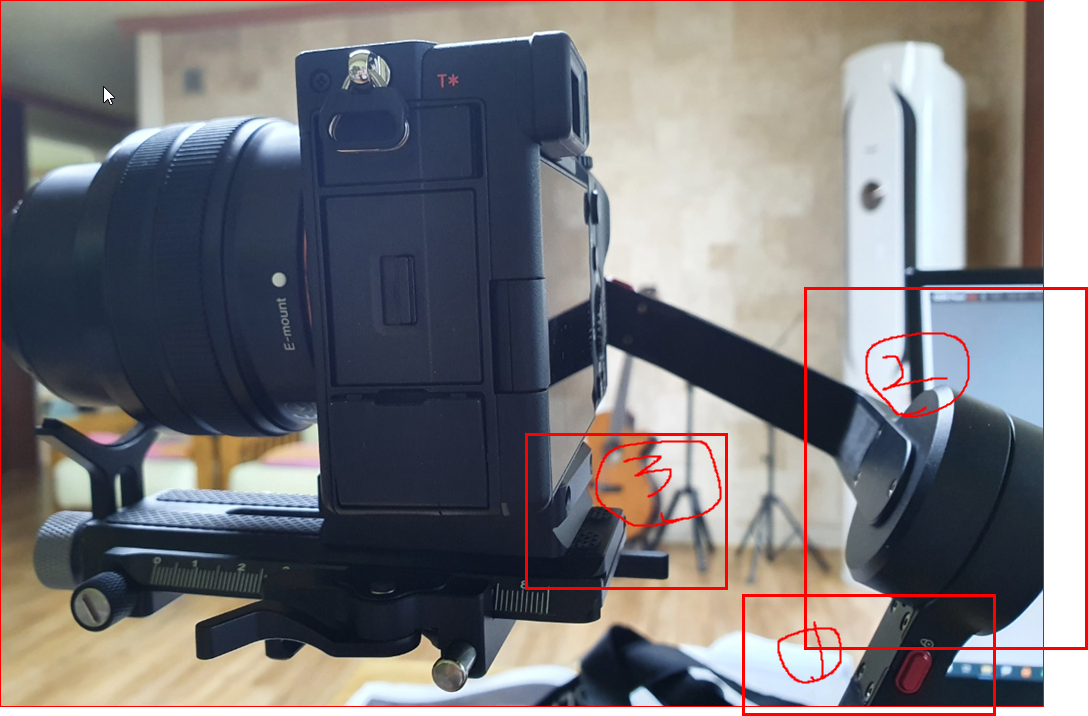

먼저 아래 그림의 1) 롤 축 잠금을 해제하고, 3) 잠금 스위치(엄지 나사)를 약간 푼 다음, 렌즈가 정면으로 향한 상태로 카메라가 좌우로 기울어지지 않을 때까지 카메라를 좌우로 밀며 2) 롤축 조정을 완료한 후, 3) 롤축 잠금 스위치(엄지 나사)를 조여서 고정해주면 됩니다.



롤 축 조정



4. 팬 축 조정



이 단계는 팬 축이 좌우 수평을 이루도록 조정하는 과정입니다.

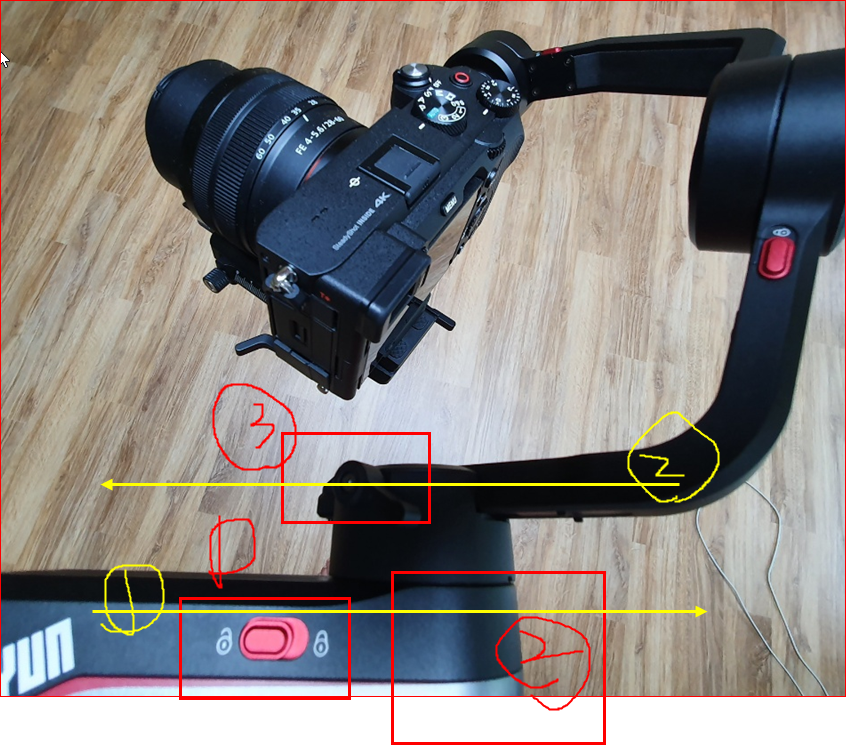

먼저 짐벌 하단 삼각대를 자기 가슴에 대어서 카메라를 장착한 짐벌 전체를 90도 앞뒤로 공중에 세로 눕히고, 아래 그림의 1) 팬 축 잠금을 해제하고, 3) 잠금 스위치(엄지 나사)를 약간 푼 다음, 아래 사진 속의 노란색 1,2의 라인이 수평을 이룰 때까지 팬 축을 조정합니다. 조정이 완료되면 3) 엄지 나사를 조여 고정해 주면 됩니다.



팬 축 조정
