대역폭(Bandwidth)과 주사율, HDMI 케이블 버전 및 구입 방법
1. HDMI란

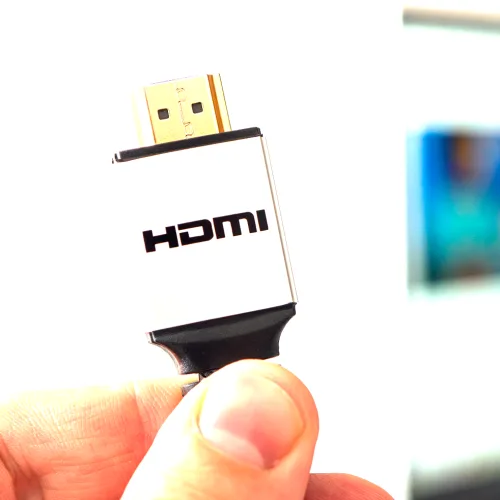

High Definition Multimedia Interface, HDMI
영상과 음성을 하나의 케이블로 전송하는 케이블(디스플레이 커넥트 규격)이다.
2002년 소니에서 처음 제작 발표되었다.

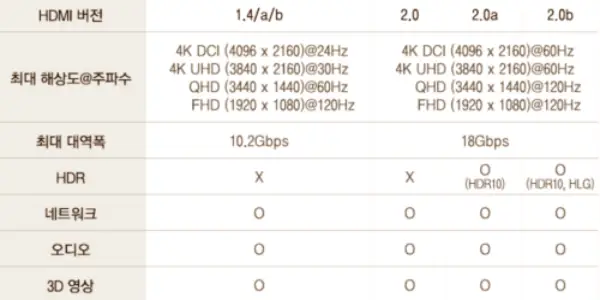

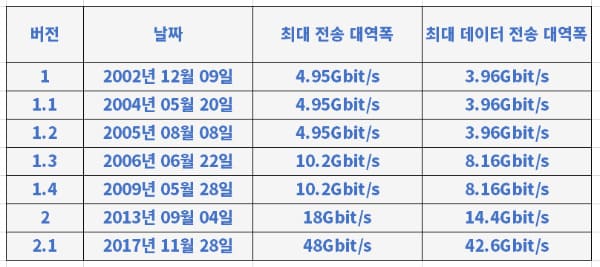

2. HDMI 버전
3. 대역폭이란 : Bandwidth
bit per second
초당 얼마나 많은 bit를 전송할 수 있는가: 'Data를 전달할 수 있는 통로가 얼마나 넗은가'라는 개념이다 : 즉 Capacity이다.
- Capacity = 도로, 파이프 관 = 통로
- Data = 차량
도로나 파이프 관이 넓을수록 통행할 수 있는 차량(Data)이 많다.
대역폭뿐만 아니라 주사율(Refresh Rate)도 고려해야 한다
4. 주사율(Refresh Rate)이란
1초당 얼마나 많은 장면을 표시할 수 있느냐, 하는 문제이다.(디스플레이의 1초당 새로고침 속도).
60Hz의 디스플레이는 초당 60번 화면을 업데이트한다.
그러나 이것은 모니터의 최대 주사율이고,
HDMI를 구입할 경우 HDMI가 어느 정도 주사율을 지원하느냐, 하는 문제를 고려해야 한다.
주사율의 단위는 헤르츠(Hz)를 사용한다.
주사율이 높을수록 1초에 더 많은 프레임(장면)을 보여줄 수 있다.
보통 모니터는 60Hz이다.
게임용은 더 높은 Hz의 모니터도 쓴다.
4-1) 본인의 모니터 주사율을 확인하는 방법

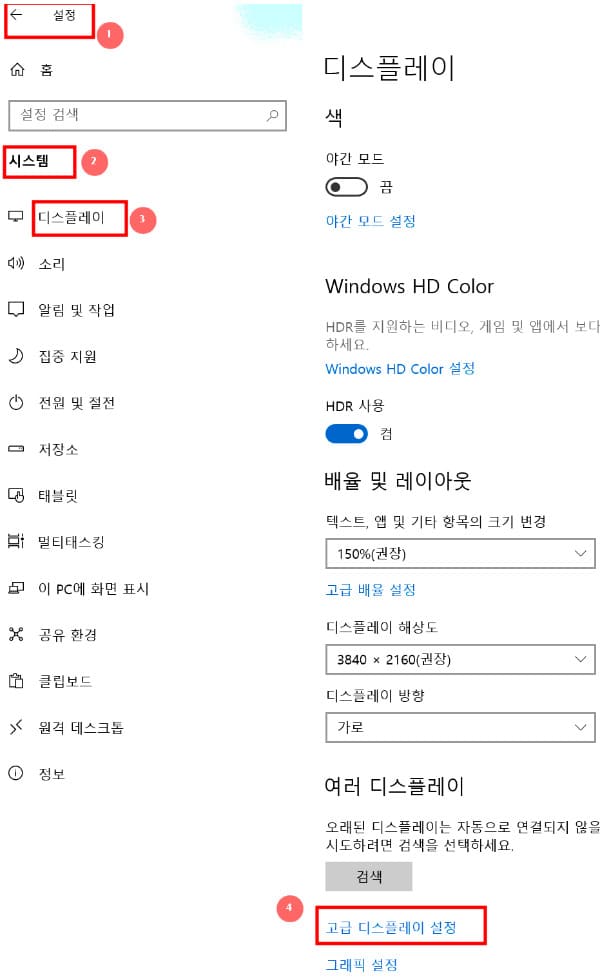

설정 - 시스템 - 디스플레이 - 고급 디스플레이 - 를 선택한다.

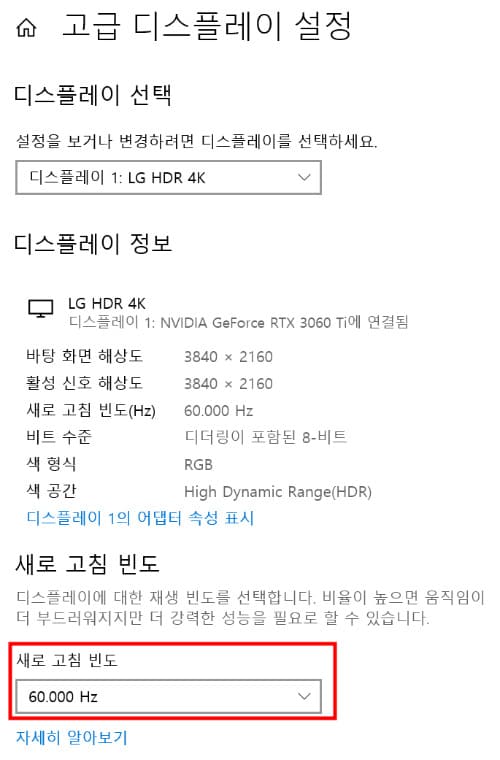

새로고침 빈도가 해당 모니터가 지원하는 '새로 고침 빈도 성능'(주사율)이다
4-2) HDMI가 지원하는 주사율
모니터 주사율을 HDMI가 지원하지 않으면 그것은 무용지물이다.

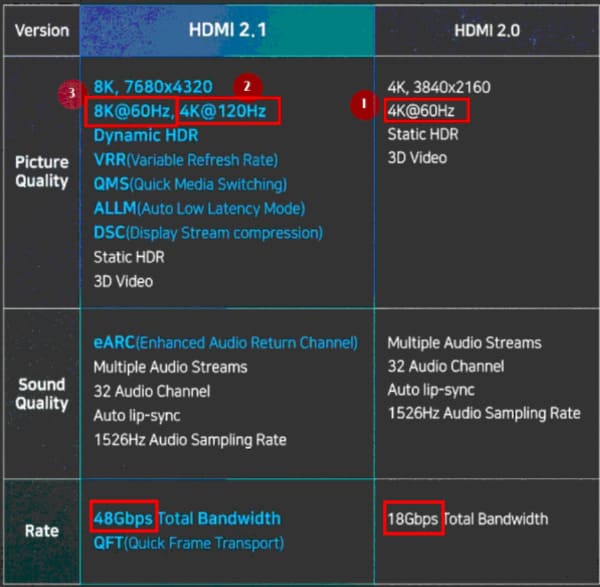

아래 그림을 보면 HDMI 2.0의 경우 4K 영상의 경우 60 헤르츠까지 지원하지만, HDMI 2.1의 경우 4K 영상은 120 헤르츠까지 지원하는 것으로 되어 있다. HDMI 2.0의 8K 영상은 지원하지 못하지만, HDMI 2.1의 8K 영상을 60 헤르츠까지 지원하는 것으로 되어 있다.
자신의 모니터가 HD 성능이라면 크게 고민할 필요 없이 HDMI 2.0이면 충분하다. 그러나 앞으로 모니터를 업그레이드할 예정이라면 위 그림의 내용을 참고해서 구매하면 된다.
또한 아래 사항도 고려할 수 있다.
5. HDMI 구매 시 고려해야 할 사항
위의 내용에서 보면 ① HDMI가 지원하는 대역폭, ② HDMI가 지원하는 주사율을 감안해야 한다.
즉 위 그림에서 보면
HDMI 2.0의 경우 최대 대역폭은 18기가 bps이고,
HDMI 2.1의 경우 최대 대역폭은 48기가 bps이다.

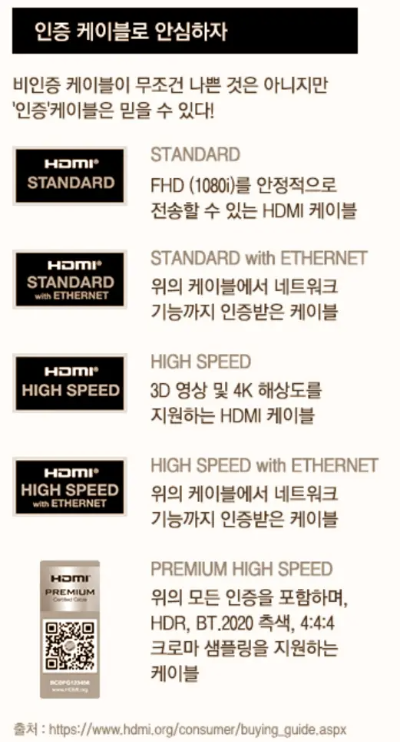

또한 다음을 고려하는 것이 좋다.
즉 아래 사항을 고려하여, 프리미엄 하이 스피드 HDMI, 혹은 울트라 하이 스피드 HDMI를 선택하는 것이 좋을 듯하다.
6. HDMI 유형
HDMI 홈페이지에는 다음과 같은 8종류의 HDMI CABLE 유형이 있다.
1) Ultra High Speed HDMI: 초고속 HDMI 케이블
- 비압축 8k@60 및 4K@120을 포함한 모든 HDMI 2.1a 기능을 지원
- 대역폭은 최대 48 Gbps를 지원
- 기존 HDMI 장치와 하위 호환이 가능
- EMI가 매우 낮아 주변 무선 장치와의 간섭을 줄여줌
2) Premium High Speed HDMI
프리미엄 고속 HDMI 케이블 및 프리미엄 고속 HDMI 케이블(이더넷 포함)
3) Premium High Speed HDMI
이더넷이 있는 고속 HDMI 케이블
4) High Speed HDMI
고속 HDMI 케이블
- 4K@30Hz, 3D 및 Deep Color지원
- 최대 10.2 Gbps 대역폭을 지원
5) High Speed Automotive HDMI Cable
고속 자동차 HDMI 케이블
6) Standard HDMI Cable with Ethernet
이더넷이 있은 표준 HDMI 케이블
7) Standard HDMI Cable
표준 HDMI 케이블
8) Standard Automotive HDMI Cable
표준 자동차 HDMI 케이블
